MXM slot: vymeniteľná grafika v notebooku a čo všetko sa doň dá vložiť

Notebook, v ktorom sa dá vymeniť grafická karta rovnako ako v stolnom počítači, znie dnes takmer ako sci-fi. Pritom taký štandard existuje už vyše dvadsať rokov a stále sa vyrába. Volá sa MXM a hoci z bežných notebookov zmizol, žije ďalej v pracovných staniciach, priemyselných počítačoch, medicínskych prístrojoch a digital signage. V článku si vysvetlíme, čo MXM slot je, aké verzie a typy modulov existujú, čo všetko sa doň dá vložiť a na čo si dať pozor, ak by ste chceli grafiku v takomto stroji vymeniť.

Čo je MXM

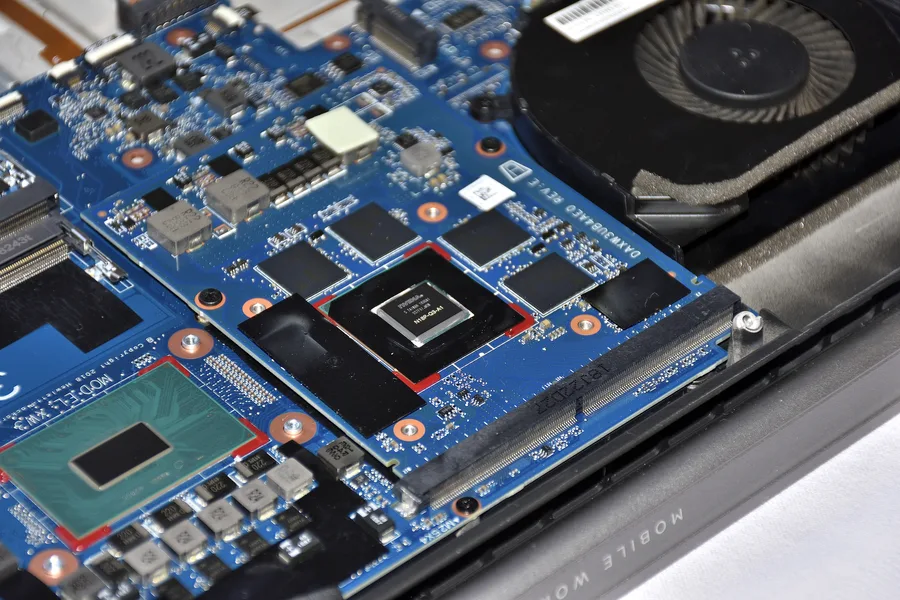

MXM je skratka z Mobile PCI Express Module. Štandard vytvorila spoločnosť Nvidia okolo roku 2004 a neskôr sa k nemu pridali aj výrobcovia s grafikami AMD (vtedy ATI). Cieľ bol jednoduchý: aby výrobcovia notebookov nemuseli pre každý model grafiky navrhovať novú základnú dosku. Grafický čip, jeho pamäť a napájacie obvody sa presunuli na samostatnú malú doštičku, ktorá sa do notebooku zasunie šikmo do konektora podobne ako pamäťový modul a priskrutkuje.

Z pohľadu počítača je MXM modul obyčajná grafická karta pripojená cez PCI Express x16. Konektor okrem dátových liniek prenáša aj napájanie, obrazové výstupy pre displej a externé porty, zbernicu SMBus na komunikáciu s BIOSom a signály pre správu napájania. O tom, ako počet a generácia PCIe liniek ovplyvňuje výkon, sme písali v článku PCIe linky: ako počet a rýchlosť ovplyvňujú celú zostavu.

Dôležitý detail: na module nie sú žiadne konektory pre monitor. HDMI, DisplayPort či pripojenie interného displeja vedú z modulu cez konektor na základnú dosku a až odtiaľ na porty notebooku. Preto musí základná doska „vedieť", aké výstupy modul ponúka, a preto sa nedá modul len tak vymeniť za ľubovoľný iný.

Verzie a typy modulov

Za roky vzniklo niekoľko generácií, ktoré nie sú navzájom kompatibilné:

Prakticky všetko, s čím sa dnes stretnete, je MXM 3.0 alebo 3.1. Modul 3.1 zvyčajne funguje v slote 3.0 a naopak, ak sedí príkon a firmvér. Staršie moduly 2.x majú iný konektor a do nových slotov sa fyzicky nezmestia.

V rámci verzie 3.x sú dva rozmery:

• Type A: 82 × 70 mm, určený pre úsporné grafiky s nižším príkonom (rádovo do 55 W). Typický pre tenšie notebooky a kompaktné embedded zariadenia.
• Type B: 82 × 105 mm, dlhší modul s väčšou plochou pre pamäte a napájacie obvody. Zvládne výkonné čipy s vysokým TDP, v revízii 3.1 aj cez 100 W. Používali ho herné notebooky a mobilné pracovné stanice.

Konektor je pri oboch rovnaký, takže do slotu pre Type B sa zmestí aj modul Type A (len sa inak priskrutkuje a chladič musí sedieť). Opačne to nejde, dlhší modul sa do menšieho priestoru nezmestí.

Kde sa MXM používa

Herné notebooky a mobilné pracovné stanice (približne 2005 až 2021). MXM mali napríklad notebooky Clevo (predávané pod značkami Sager, Schenker, Eurocom a ďalšie), staršie Alienware M17x a M18x, herné rady MSI GT, mobilné pracovné stanice Dell Precision M6x00 a HP ZBook 17. Posledné veľké herné stroje s MXM boli okolo roku 2021, napríklad Clevo X170 s vymeniteľnou RTX 3080. Odvtedy výrobcovia prešli na grafiku prispájkovanú priamo na doske: je lacnejšia, tenšia a lepšie sa chladí. Ak si vyberáte herný stroj, pozrite si aj náš článok Herný notebook: na čo sa pozerať.

All-in-one počítače. Vymeniteľnú grafiku v MXM formáte mali aj niektoré stolné all-in-one stroje, známy príklad sú Apple iMac z rokov 2009 až 2011.

Priemysel, medicína, digital signage, embedded. Tu MXM žije naplno aj dnes. Výrobcovia priemyselných dosiek (Advantech, ADLINK, Aetina, Innodisk, congatec a ďalší) potrebujú grafiku, ktorá sa bude vyrábať a dodávať 5 až 10 rokov a ktorú možno v teréne vymeniť bez výmeny celého zariadenia. Preto existujú moduly s profesionálnymi čipmi Nvidia RTX A500 až A4500 Embedded, staršie Quadro a AMD Radeon E-série v MXM formáte. Nájdete ich v ultrazvukových prístrojoch, veľkoplošných informačných paneloch, výherných automatoch, robotoch, dopravných systémoch alebo v edge serveroch na spracovanie obrazu z kamier.

Čo všetko sa dá do MXM slotu vložiť

MXM je v prvom rade slot pre grafiku, no vďaka tomu, že ide o vyvedené PCIe x16 s napájaním, vznikli aj iné periférie.

1. Grafické moduly

Jadro celej myšlienky. Delia sa na tri skupiny:

• spotrebiteľské GeForce GTX a RTX (mobilné verzie), AMD Radeon RX, používané v herných notebookoch;
• profesionálne Quadro a RTX A-série pre CAD, 3D a výpočty v mobilných pracovných staniciach;
• embedded verzie profesionálnych čipov s dlhou dostupnosťou a rozšíreným teplotným rozsahom pre priemysel.

Ako si vybrať výkon grafiky podľa použitia sme rozobrali v článku Ako si vybrať grafickú kartu, zásady sú rovnaké aj pri mobilných čipoch.

2. Adaptér MXM na M.2 NVMe

Najpraktickejší „iný" doplnok. Ak má notebook dva MXM sloty (SLI stroje) alebo ste grafiku vybrali a používate len integrovanú, redukcia z nevyužitého slotu spraví plnohodnotný M.2 slot pre NVMe SSD so štyrmi PCIe linkami. Rovnaký princíp, len opačným smerom, ako sme opísali pri OcuLinku: PCIe je PCIe, nezáleží, akým konektorom ho vyvediete. Pozor, notebook musí v BIOSe podporovať štart z takéhoto disku, inak poslúži len ako dátové úložisko.

3. Adaptér MXM na PCIe x16

Opačný smer: doštička s MXM slotom a hrebeňom do bežného PCIe slotu stolného počítača. Vďaka nej môžete notebookovú grafiku spustiť v stolnom PC, čo servisy využívajú na diagnostiku modulov a nadšenci na lacné stavby z vyradených priemyselných grafík. Adaptér musí riešiť napájanie (modul očakáva iné napätia než PCIe slot) a chladenie, ktoré si musíte doplniť sami, lebo modul chladič nemá.

4. Výpočtové a špeciálne moduly

V priemysle sa MXM formát používa aj pre výpočtové akcelerátory na umelú inteligenciu a spracovanie obrazu, kde GPU slúži ako výpočtová jednotka bez pripojeného displeja. Objavili sa aj ojedinelé moduly s FPGA či zachytávacími (capture) obvodmi, ide však o zákazkové riešenia pre konkrétne zariadenia, nie o niečo, čo kúpite v bežnom obchode.

Na čo si dať pozor pri výmene modulu

Výmena grafiky v notebooku s MXM je oveľa ošemetnejšia, než výmena karty v stolnom počítači. Toto sú najčastejšie kamene úrazu:

K tomu pripočítajte cenu: použité MXM moduly s výkonnou grafikou stoja často viac než porovnateľná stolná karta, lebo ich je málo. Preto výmena dáva zmysel hlavne pri mobilných pracovných staniciach, kde existuje overený zoznam kompatibilných modulov od výrobcu, alebo pri priemyselných zariadeniach, kde výrobca priamo ponúka novšiu generáciu modulu.

Po výmene vždy sledujte teploty, podložky a pasta sa pri prekladaní chladiča často pokazia. Ako na to sme opísali v článku Ako sledovať teploty CPU a GPU.

MXM verzus externá grafika

Ak potrebujete výkonnejšiu grafiku k existujúcemu notebooku, MXM je dnes zriedka najlepšia cesta. Pre bežné notebooky bez MXM slotu (čo je dnes drvivá väčšina) prichádza do úvahy externá grafika (eGPU) cez Thunderbolt, USB4 alebo OcuLink. Nezasahujete do vnútra stroja, výkonnú kartu si vyberiete zo stolnej ponuky a pri kúpe nového notebooku ju použijete ďalej. Nevýhodou je krabica na stole a časť výkonu stratená na rozhraní. Podrobnosti nájdete v článku OcuLink: konektor, ktorý dostane grafiku von z počítača.

Záver

MXM je elegantná myšlienka: grafická karta ako vymeniteľný modul, ktorý dostane PCIe x16, napájanie aj výstupy cez jeden konektor. V spotrebiteľských notebookoch prehrala s lacnejšou prispájkovanou grafikou, no v priemysle, medicíne a digital signage je stále štandardom, práve pre dlhú dostupnosť a servisovateľnosť. Okrem grafík sa do slotu dajú vložiť redukcie na NVMe disk či výpočtové moduly a opačným smerom adaptéry umožnia použiť mobilnú grafiku v stolnom počítači. Výmena modulu v notebooku je však disciplína pre skúsených: BIOS, napájanie a chladenie musia sedieť, inak sa stroj nespustí alebo sa uvarí.
